Prozesse und Prozessgruppen in der Standardansicht modellieren

Dieser Abschnitt beschäftigt sich mit der textuellen Modellierung von Prozessen und Prozessgruppen ohne Verwendung grafischer Hilfsmittel. Dabei erfolgt die Strukturierung der Elemente durch die Zuweisung von Elternobjekten.

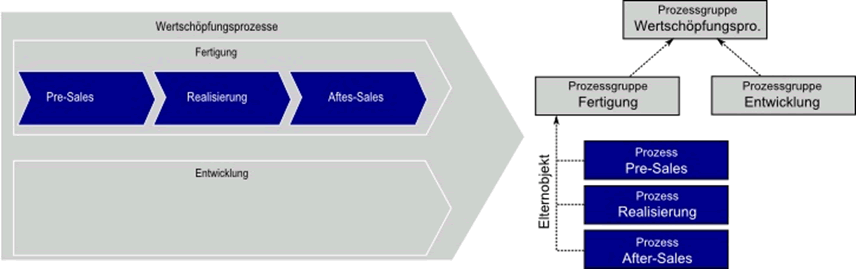

Um dies zu veranschaulichen, sei der folgende Ausschnitt einer Prozesslandkarte betrachtet.

Die Prozessgruppen "Fertigung" und "Entwicklung" werden inhaltlich den Wertschöpfungsprozessen zugeordnet. Um dies auch im Unternehmensmodell zu berücksichtigen, dient die Prozessgruppe "Wertschöpfungsprozesse" als Elternobjekt der Gruppen "Fertigung" und "Entwicklung".

Die Prozessgruppe "Fertigung" ist ihrerseits wiederum das Elternobjekt der ihr zugeordneten Prozesse "Pre-Sales", "Realisierung" und "After Sales".

Auch ein Prozess kann in mehrere einzelne Objekte zerlegt werden. Quam unterscheidet bei diesen Objekten zwischen:

  • EREIGNIS (Event)- ein Geschehen, das während eines Prozesses auftreten kann und den Start- und Endpunkt eines Prozesses darstellt. Dies kann z. B. die Anfrage eines Kunden oder das Eintreten einer bestimmten Situation sein.
  • BPMN AUFGABE (Task)- eine Tätigkeit, die innerhalb eines Prozesses durchgeführt wird.
  • VERZWEIGUNG (Gateway) - ein Entscheidungspunkt innerhalb eines Prozesses.
  • BEZIEHUNG (Connector) - Um die Aufgaben, Ereignisse und Verzweigungen miteinander zu verknüpfen, müssen noch Verbindungen definiert werden. Diese werden im Quam mit Hilfe von Beziehungen modelliert, die einen eindeutigen Start- und Zielpunkt (Quelle und Senke) besitzen.

Um diese Objekte eindeutig einem Prozess zuzuordnen, muss auch hier der entsprechende Prozess als Elternobjekt angegeben werden.

Prozesse und Prozessgruppen

Um AUFGABEN, EREIGNISSE und VERZWEIGUNGEN innerhalb eines Prozesses miteinander zu verbinden, nutzt man BEZIEHUNGEN, bei denen man, wie noch zu sehen, bei der Modellierung Start- und Zielpunkt angeben und somit eindeutig zuordnen kann.

AUFGABEN, EREIGNISSE und VERZWEIGUNGEN innerhalb eines Prozesses miteinander zu verbinden
